ОПТИЧЕСКИЕ СВОЙСТВА СОПОЛИМЕРОВ ПЕРФТОР-2,2-ДИМЕТИЛ-1,3-ДИОКСОЛА И ПЕРФТОРГЕКС-1-ЕНА, ПОЛУЧЕННЫХ ПРИ СВЕРХВЫСОКОМ ДАВЛЕНИИ

В.И. Соколов^1,2, И.О. Горячук¹, С.И. Молчанова¹, Е.В. Полунин³

¹Институт фотонных технологий РАН, Федеральный научно-исследовательский центр «Кристаллография и фотоника» РАН, Москва, Россия

²Федеральный научный центр Научно-исследовательский институт системных исследований РАН, Москва, Россия

³Федеральное государственное бюджетное учреждение науки Институт Органической Химии им. Н.Д. Зелинского РАН, Москва, Россия

Аннотация: Методом сверхвысокого давления без использования инициаторов синтезированы сополимеры перфтор-2,2-диметил-1,3-диоксола и перфторгекс-1-ена с различным молярным содержанием x звеньев перфторгекс-1-ена в макромолекуле. Полученные сополимеры являются аморфными если x < 35мол% и частично кристаллическими в противном случае. Аморфные сополимеры обладают высокой оптической прозрачностью в видимой и ближней ИК областях спектра и низким показателем преломления n=1,29-1,3 (на длине волны  λ= 632,8 нм), при этом n увеличивается с ростом x. Сополимеры растворяются в перфторированных растворителях, способны к пленкообразованию и могут быть использованы для создания различных волноводных элементов интегрально-оптических устройств.

Ключевые слова: Аморфные перфторированные сополимеры, перфторгекс-1-ен, полимеризация при сверхвысоком давлении, показатель преломления, световедущие пленки.

Введение

Аморфные перфторированные полимеры обладают высокой оптической прозрачностью, низким показателем преломления n, малой материальной дисперсией dn/dλ≤ в «телекоммуникационных» областях длин волн вблизи λ=0,85, 1,3, 1,55 мкм и поэтому перспективны для создания различных волноводных элементов интегрально-оптических устройств [1-4]. При этом замена атомов водорода на атомы фтора приводит к малому коэффициенту поглощения света в полимере, а аморфность – к малому светорассеянию.

Дополнительно, перфторированные полимеры являются гидрофобными, обладают высокой химической стойкостью и более устойчивы к влиянию окружающей среды (в первую очередь, температуры и влажности), чем их углеводородные аналоги. Ассортимент коммерчески доступных аморфных перфторполимеров в настоящее время весьма ограничен. Такие полимеры, насколько нам известно, коммерчески производят только компания DuPont (перфторполимеры типа TeflonAF), Asachi Glass (перфторполимер Cytop), Solvay (Hyflon AD) и Chromis Technologies (CyclAFlor) [5, 6]. В силу этого синтез новых аморфных перфторированных полимерных материалов, обладающих улучшенным комплексом полезных свойств, является актуальной задачей.

Аморфные перфторполимеры получают, как правило, радикальной гомополимеризаций или сополимеризацией двух или нескольких перфторированных мономеров в растворах или эмульсиях. При этом многие перфторированные мономеры, например, перфторстирол [7], перфторизопропил виниловый эфир [8], а также перфторированные олефины вида CF₂ = CF - R_f, где R_f – алифатический перфторированный радикал, с большим трудом вступают в реакцию радикальной полимеризации при нормальных условиях. В силу этого полимеризацию этих мономеров проводят при повышенном давлении (10-20 тыс. атм.) и температуре 100-200°С [7-12].

Перфторированные сополимеры, получаемые путем радикальной полимеризации, могут быть аморфными либо поликристаллическими, при этом степень поликристалличности зависит не только от химической структуры используемых мономеров, но и от молярного соотношения звеньев этих мономеров в макромолекуле сополимера. Например, сополимеры перфтор-2,2-диметил-1,3-диоксола и перфторпропилвиниловых эфиров являются, как правило, аморфными, если молярная концентрация звеньев эфира в макромолекуле не превышает 30% [13]. С другой стороны, сополимеры перфтор-2,2-диметил-1,3-диоксола и перфторбутенилвинилового эфира являются аморфными при любом молярном соотношении звеньев из этих мономеров [14]. В настоящей работе сообщается о синтезе методом сверхвысокого давления аморфных сополимеров перфтор-2,2-диметил-1,3-диоксола и перфторгекс-1-ена с различным молярным содержанием x звеньев перфторгекс-1-ена в макромолекуле. Показано, что данные сополимеры являются аморфными при x < 35 мол% и частично кристаллическими при x > 35 мол%. Аморфные сополимеры обладают высокой оптической прозрачностью в ближней ИК области спектра и низким показателем преломления n=1,29-1,30. Они растворяются в перфторированных растворителях, способны к пленкообразованию и могут быть использованы для создания волноводных элементов интегрально-оптических устройств.

Синтез перфторированных сополимеров при сверхвысоком давлении

Для получения сополимеров использовались мономеры: перфтор-2,2-диметил-1,3-диоксол D1 и перфторгекс-1-ен H1 производства российской компании «ПиМ Инвест» (рисунок 1). Данные мономеры представляют собой прозрачные бесцветные жидкости, степень их химической чистоты составляла более 88%. Синтез сополимеров проводился без использования инициаторов в тефлоновых ампулах объемом 1-2 мл в пресс-формах типа цилиндр-поршень при давлении 14-15 тыс. атм. и температуре 150°С. Время реакции варьировалось от 168 до 336 часов. Отметим, что мономер D1 более активен в ходе радикальной полимеризации, чем мономер H1, и может играть роль своеобразного инициатора при получении сополимера начиная с его концентрации около 35мол%.

Перед синтезом мономеры перегонялись в атмосфере аргона с целью очистки диоксола от стабилизатора, а также для удаления влаги и растворенного кислорода, который, как известно, является ингибитором реакции радикальной полимеризации. Полученный после окончания реакции и вскрытия ампулы продукт представлял собой твердое резиноподобное вещество или сильновязкий прозрачный гель, содержащий, помимо линейного сополимера, легколетучие компоненты (например, непрореагировавшие мономеры) и различные побочные продукты реакции (димеры, олигомеры и т.д.). С целью удаления этих веществ сополимеры вакуумировали до постоянного веса при 120°C. Типичный выход полезного продукта составил 40-50 %.

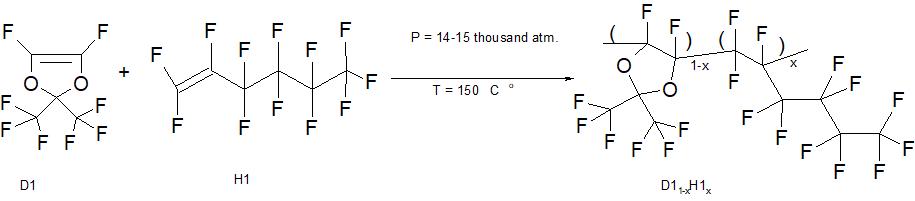

Рисунок 1. Схема синтеза сополимеров перфтор-2,2-диметил-1,3-диоксола D1 и перфторгекс-1-ена H1 путем радикальной полимеризации при сверхвысоком давлении без использования инициаторов. x – молярная концентрация звеньев H1 в макромолекуле сополимера D1_1-xH1_x.

Описанным методом были синтезированы сополимеры D1_1-xH1_x с различным молярным содержанием звеньев перфторгекс-1-ена в макромолекуле от x =5мол% до 75мол%. Это содержание определяли из ¹⁹F ЯМР спектров полученных сополимеров. На рисунках 2а и 2б приведены ЯМР спектры мономеров D1 и H1 соответственно, а на рисунке 2в – спектр сополимера D1_1-xH1_x с x≈0,4. Все спектры были получены на приборе «Bruker AM-300» (282,40 МГц), причем спектры сополимеров D1_1-xH1_x измерялись в гексафторбензоле.

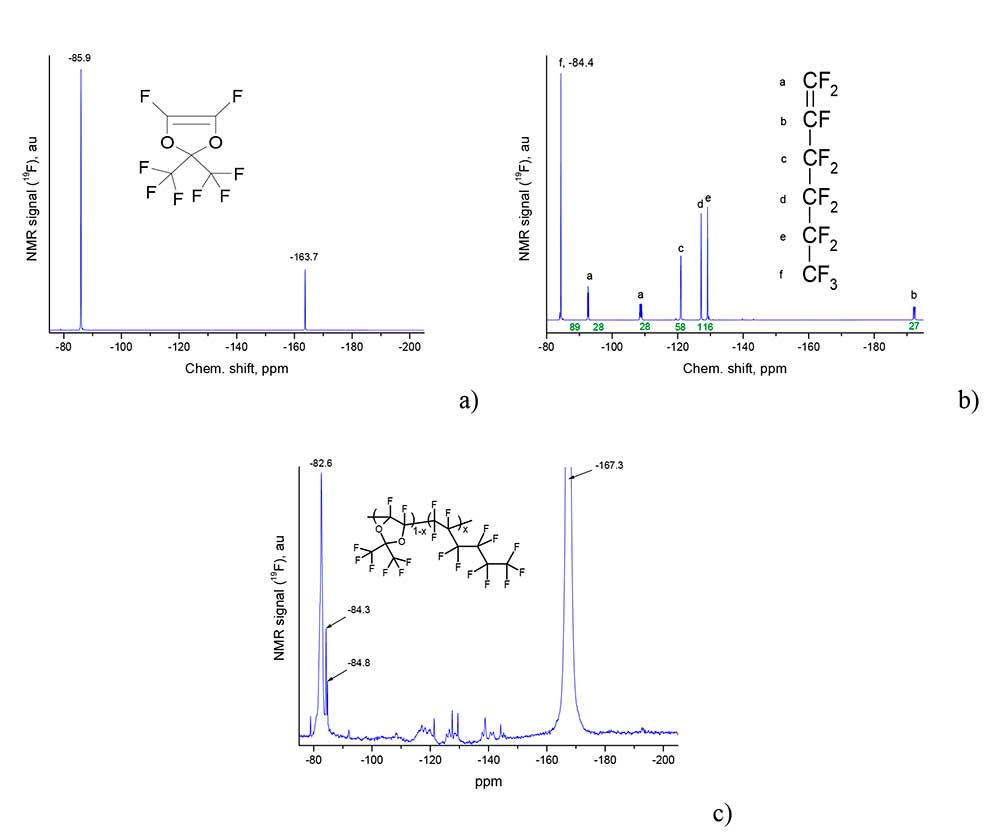

Рисунок 2. ¹⁹F ЯМР спектры мономеров D1 (а), H1 (б) и сополимера D1_1-xH1_x с x≈0.4 (в), измеренные на приборе «Bruker AM-300» (282.40 МГц).

Сигнал -85,9 м.д. на рисунке 2а соответствует шести атомам фтора в двух трифторметильных группах, а сигнал -163,7 м.д. – двум отдельным атомам F при двойной C=C связи в мономере D1. Отнесение сигналов a, b, c, d, e, f в мономере H1 и их положение представлено на рисунке 2б.

Проведем анализ положений ¹⁹F ЯМР сигналов и их отнесение с молекулярными группами для сополимера D1_1-xH1_x с x≈0,4, см. рисунок 2в. Прежде всего отметим, что сигнал -167,3 м.д. на этом рисунке связан с растворителем (гексафторбензолом), в котором был растворен сополимер. Уширенный синглет при -82,6 м.д. соответствует щести атомам фтора в метильных группах перфтордиоксолана D1, а сигнал при -84,3 м.д. – концевой трифторметильной группе перфторгекс-1-ена H1 в макромолекуле сополимера. Мультиплеты при -125 (2F), -131 (4F) и -135 м.д соответствуют CF₂ группам в боковых цепях полимера в разных вариантах сочленения гексеновых и диоксольных фрагментов. В этой же области от -110 до -150 м.д. располагаются уширенные сигналы атомов фтора в основной цепи полимера. Из анализа рисунка 2в можно оценить соотношение звеньев диоксола и гекс-1-ена в сополимере как D1:H1≈3:2 (x≈0,4).

Для оценки молекулярного веса сополимеров D1_1-xH1_x измерялся средний гидродинамический диаметр макромолекулярных глобул в перфтороктане. Измерения были выполнены методом динамического светорассеяния с использованием анализатора частиц/белков 90Plus_Zeta (Brookhaven Instruments Corp., США) при освещении лазерным пучком с длиной волны 640 нм. На рисунке 3 представлена типичная гистограмма распределения глобул по размерам. Видно, что средний диаметр глобул составляет <D> = 37 нм. Таким образом, сополимеры D1_1-xH1_x, синтезированные путем радикальной сополимеризации при сверхвысоком давлении без использования инициаторов, можно отнести к классу высокомолекулярных веществ.

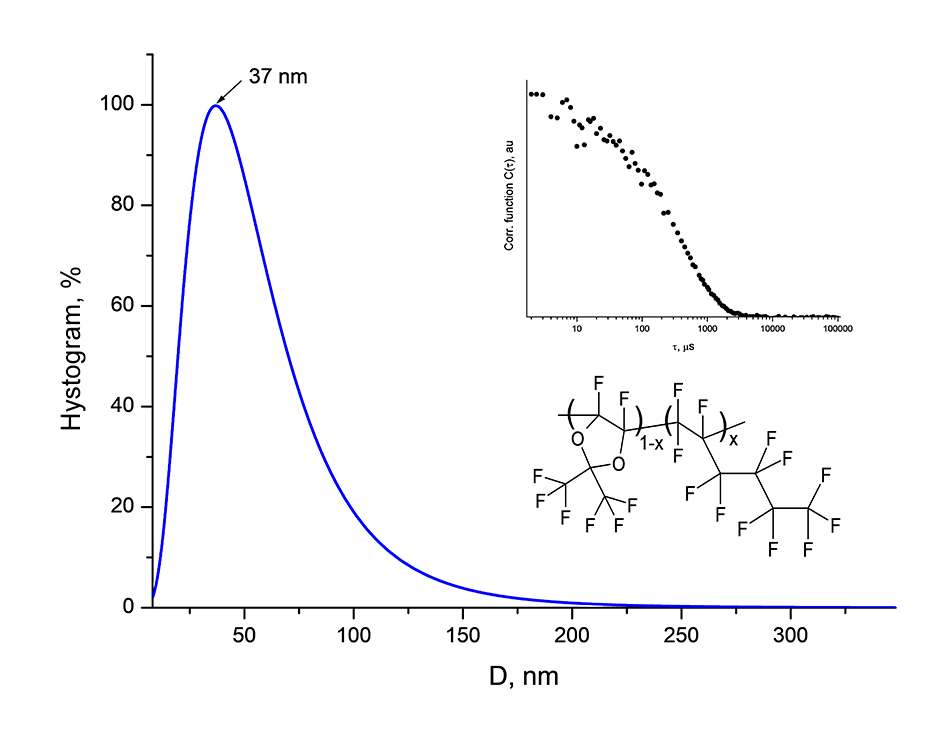

Рисунок 3. Гистограмма распределения макромолекулярных глобул сополимера D1_1-xH1_x с х = 0.5 по размерам, измеренная методом динамического светорассеяния в перфтороктане. D – диаметр глобулы. На вставках показан вид автокорреляционной функции C(τ), где τ- время в мс, а также фрагмент структуры сополимера.

Исследование структуры перфторированных сополимеров методом широкоуглового рентгеновского рассеяния

Синтез сополимеров при сверхвысоком давлении в отсутствие инициатора происходит по радикальному механизму [8-12]. При этом образование упорядоченной структуры, способной привести к появлению поликристаллитов в сополимере, и, соответственно, к увеличению светорассеяния, является маловероятным по следующим причинам. Во-первых, сочленение звеньев перфторгекс-1-ена H1 в полимерной макромолекуле может быть как «голова к голове», так и «голова к хвосту». Во-вторых, звенья D1 и H1 в цепи полимера могут встречаться в различной последовательности. Кроме того, все асимметричные атомы углерода могут иметь либо R-, либо S-конфигурацию. Эти факторы увеличивают степень неупорядоченности звеньев в макромолекуле и приводят к образованию аморфных материалов.

Структурная диагностика перфторированных сополимеров проводилась на широкоугловом рентгеновском дифрактометре Rigaku Miniflex600 (Cu,  λ= 1,54184 A) в диапазоне углов от 3 до 100 град. Дифрактограмма пленки из D1_1-xH1_x с x = 0,5 представлена на рисунке 4а. Как следует из этого рисунка, в дифрактограмме наблюдаются только широкие «гало» вблизи 2 ≈ 9,0, 14.6, 24,0 и 37,4 град, что свидетельствует об аморфности данного материала. Аналогичный вид имели дифрактограммы пленок с x < 0,35. Отметим, что пленки с x < 0.35 выглядят прозрачными. На рисунке 4б показана дифрактограммы пленки из сополимера D1_1-xH1_x с x = 0,67. Видно, что помимо гало в дифрактограмме имеется острый пик при 2 = 4,2 град, а также другие пики с меньшей амплитудой. Пленка из данного сополимера не прозрачная (матовая), что приводит к выводу о ее поликристалличности. Пленки, изготовленные из сополимеров D1_1-xH1_x с x > 0.5 также были матовыми. Из анализа полученных данных можно заключить, что сополимеры D1_1-xH1_x являются аморфными если x < 0,35 и частично кристаллическими в противном случае.

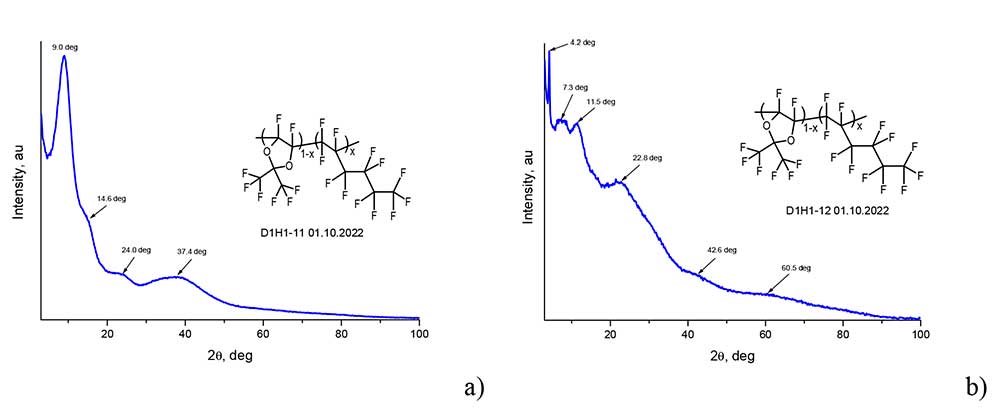

Рисунок 4. Дифрактограммы пленок, изготовленных из сополимеров D1_1-xH1_x с x = 0,50 (а) и x = 0,67 (б), полученные на рентгеновском дифрактометре Rigaku Miniflex600.

Синтезированные перфторированные сополимеры при всех значениях x растворяются при комнатной температуре в перфторированных растворителях, таких как перфторгексан, перфтороктан, гексафторбензол, перфтор-(1,3-диметил)-циклогексан (карбогал), перфтордекалин, и способны к пленкообразованию.

Исследование ИК спектров поглощения перфторированных сополимеров

Измерение ИК спектров поглощения сополимеров D1_1-xH1_x с x < 0,5 проводилось на Фурье-спектрометре Shimadzu8400. Для этого методом центрифугирования были сформированы полимерные пленки толщиной 1-10 мкм на подложках KBr. Измерялись спектры пропускания чистой подложки и подложки с нанесенной на нее полимерной пленкой. Из их соотношения определялся спектр поглощения сополимеров. На рисунке 5 представлен спектр поглощения пленки из сополимера D1_1-xH1_x с x = 0,5.

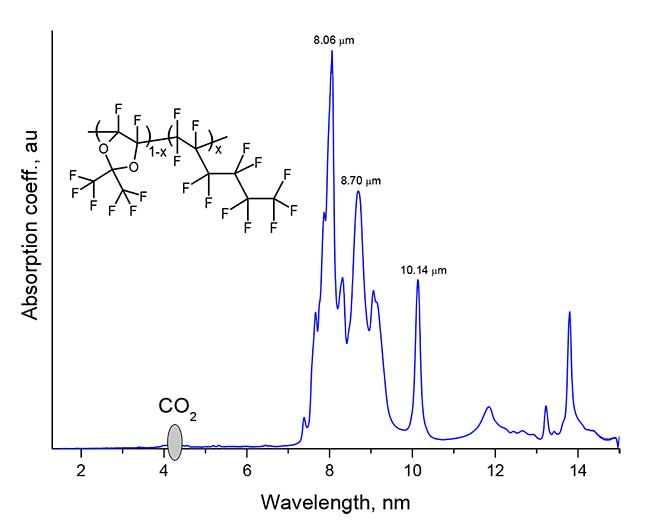

Рисунок 5. Спектр поглощения пленки из перфторированного сополимера D1_1-xH1_x с x = 0,5, нанесенной на KBr подложку методом центрифугирования из раствора.

Как видно из рисунка 5, сополимер не имеет интенсивных полос поглощения ниже 2 мкм, что свидетельствует о его высокой оптической прозрачности в телекоммуникационном С-диапазоне длин волн 1530-1565 нм. Наиболее интенсивные полосы поглощения сополимера лежат в диапазоне 7,5-10 мкм и обусловлены валентными колебаниями CF, CF₂ и CF₃ групп в макромолекуле.

Измерение показателя преломления перфторированных сополимеров рефрактометрическим методом

Исследование показателя преломления n световедущих пленок, изготовленных из сополимеров D1_1-xH1_x на подложках KBr, а также на стеклянных подложках, проводилось рефрактометрическим методом на длине волны  λ= 632,8 нм при ТЕ и ТМ поляризации зондирующего лазерного луча с использованием призменного устройства связи Metricon 2010/M. Пленки были изготовлены методом центрифугирования (spin-coating) из растворов сополимеров в перфтороктане и прогревались при 120°С в течение 24-х часов для полного удаления растворителя. Измерения проводились либо путём определения критического угла полного внутреннего отражения, либо (для плёнок толщиной 4 до 7 мкм) методом m-линий. Результаты измерений представлены на рисунке 6. Как следует из рисунка 6, значения показателей преломления n_TE и n_TM в направлениях вдоль и поперек пленки близки, что свидетельствует о ее изотропности. При этом показатель преломления зависит от молярной концентрации x звеньев перфторгекс-1-ена в макромолекуле и увеличивается с ростом x. Из рисунка 6 также следует, что показатель преломления сополимера с малыми значениями x < 0,35 лежит в пределах n = 1,29-1,30.

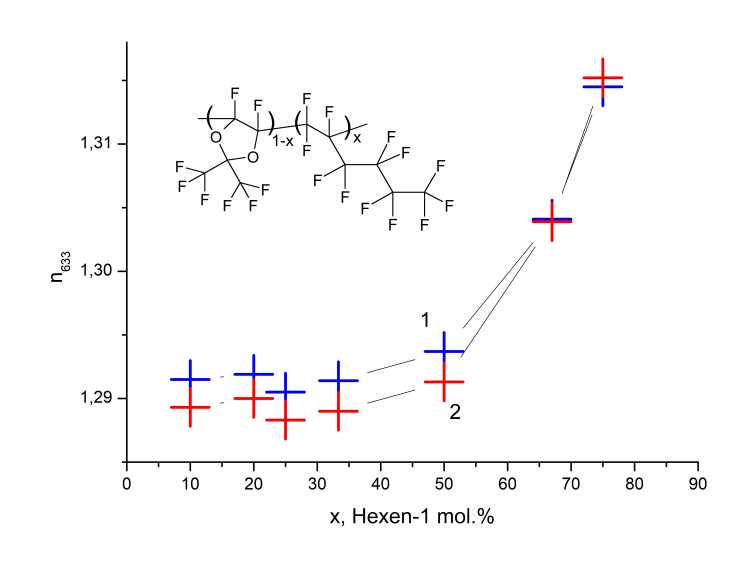

Рисунок 6. Показатели преломления n_TE (1) и n_TM (2) сополимеров D1_1-xH1_x на длине волны 632,8 нм в зависимости от молярной концентрации x перфторгекс-1-ена в исходной смеси мономеров.

Таким образом, перфторированные сополимеры D1_1-xH1_x способны к пленкообразованию и могут быть использованы для формирования волноводов и других элементов фотонных устройств. В частности, они могут применяться в качестве оболочки волноводов при изготовлении оптических шин передачи данных на печатных платах. Низкие значения показателя преломления данных сополимеров позволяют применять их также в качестве оболочки высокоапертурных кварцевых волокон.

Заключение

Методом сверхвысокого давления синтезированы сополимеры перфтор-2,2-диметил-1,3-диоксола D1 и перфторгекс-1-ена H1. Показано, что сополимеры D1_1-xH1_x являются аморфными при x < 0,35 и частично кристаллическими в противном случае. Аморфные сополимеры D1_1-xH1_x обладают высокой оптической прозрачностью в телекоммуникационных диапазонах длин волн вблизи 0,85, 1,3 и 1,5 мкм, имеют низкий показатель преломления n = 1,29-1,30, способны к пленкообразованию и перспективны для изготовления различных волноводных элементов интегрально-оптических устройств. Тем самым, расширяется класс аморфных перфторированных полимеров для различных применений в фотонике. Синтезированные сополимеры могут использоваться в качестве оболочки при создании волноводных усилителей для телекоммуникационного С- диапазона длин волн 1530-1565 нм на основе полимеров с внедренными фторидными нанокристаллами, легированными эрбием, а также для изготовления оболочки волноводных оптических модуляторов света.
