Fluorine Notes, 2019, 123, 7-8

Исследование S_N^F-подхода для получения функционализированных нитронилнитроксилов

Павел Федюшин,¹ Лариса Гурская,¹ Елена Пантелеева,^1,2 Борислав Кощеев,¹ Александр Максимов,¹ Татьяна В. Рыбалова,^1,2 Елена Зайцева,^1,2 Евгений Третьяков^1,2 *

¹Новосибирский институт органической химии им. Н.Н. Ворожцова, пр. Академика Лаврентьева, д.9, Новосибирск, 630090, Россия.

²Новосибирский государственный университет, ул. Пирогова, д. 2, Новосибирск 630090, Россия

E-mail: tretyakov@nioch.nsc.ru

Аннотация: Установлено, что литиевое производное 4,4,5,5-тетраметил-4,5-дигидро-1H-имидазол-3-оксид-1-оксила вступает в реакцию с перфторароматическими соединениями, в результате чего образуются продукты замещения атома фтора, а именно фторированные арил(гетарил)-замещенные нитронилнитроксилы. В результате реакций с участием перфторбензола и перфторпиридина получены фторированные нитроксилы с удовлетворительными выходами (25–60%), однако в случае перфторбифенила выход был низким (~5%). Молекулярное и кристаллическое строение полученных нитронилнитроксилов установлено с помощью РСА их монокристаллов, радикальная природа подтверждена данными ЭПР.

Ключевые слова: нуклеофильное замещение фторированных аренов и гетароаренов; нитронил нитроксиды; рентгеноструктурный анализ.

Введение

Органические соединения с открытой электронной оболочкой (или Парамагнитные органические соединения) благодаря разнообразию их молекулярного дизайна, структурной гибкости и технологическим характеристикам являются перспективными компонентами для электронных и спиновых устройств нового поколения [1]. На протяжении нескольких последних десятилетий замещенные нитроксильные радикалы (R–NN) широко использовались в качестве органических носителей неспаренного электрона, что позволило открыть материалы с уникальными спин-связанными свойствами, такие как полностью органические электромагнитные переключатели [2], ферромагниты и ферримагниты [1], магниты с отрицательным магнитным сопротивлением [3] и магнитные полимеры на основе графена [4].

Как правило, нитронилнитроксилы получают путем конденсации бис-гидроксиламинов с различными альдегидами (или полиальдегидами) с последующим окислением соответствующих 1,4-дигидроксиимидазолидинов [5]. Тем не менее, реакции ароматических альдегидов, содержащих сильные электроноакцепторные заместители, иногда оказываются безуспешными [5b, 6], что, возможно, происходит ввиду малой устойчивости продуктов конденсации. Прямое введение NN группы в органические структуры с использованием незамещенных в положении 2 (H–NN) нитронилнитроксилов в качестве синтетической единицы является альтернативным перспективным способом получить доступ к разнообразным радикальным производным R–NN. За всю историю химии нитронилнитроксилов проведено множество успешных нуклеофильных реакций и реакций кросс-сочетания металлорганических производных M–NN и различных электрофилов для получения функционализированных R–NN [7, 8]. Особенно результативным при получении функционализированных нитронилнитроксилов оказалось использование парамагнитного производного лития Li–NN (Схема 1) [9].

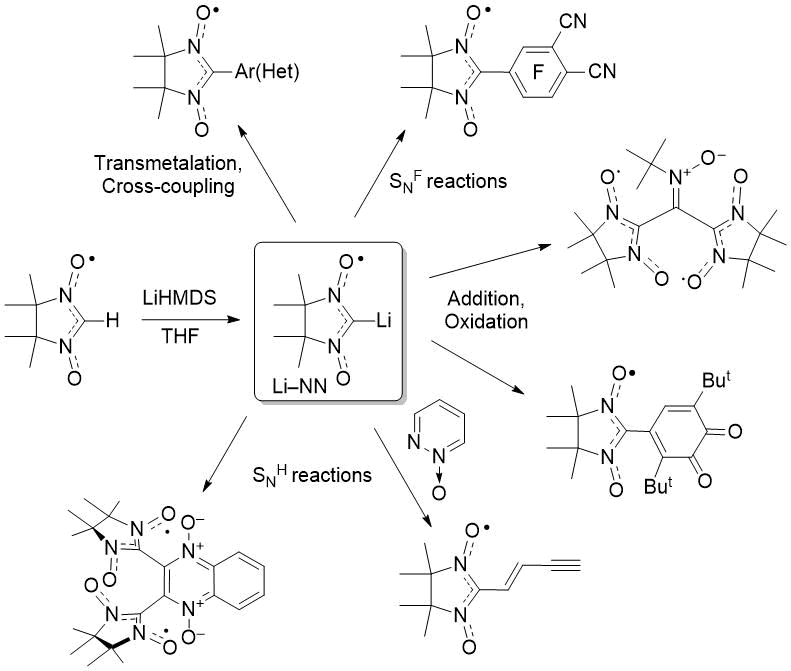

Схема 1. Применение производного лития Li–NN в синтезе.

Ранее мы сообщили о возможности замещения атомов фтора в перфторбензонитриле и перфторфталонитриле под действием Li–NN и, таким образом, о получении цианотетрафторфенил- и дицианотрифторфенилзамещенных нитронилнитроксилов [10, 11]. В данной работе исследована возможность использования данной реакции для получения различных полифторированных функционально-замещенных аренов и гетаренов.

Результаты и обсуждение

Для проведения реакций Li–NN генерировали действием гексаметилдисилазана лития (LiHMDS) на H–NN при -90 °С в тетрагидрофуране (ТГФ; Схема 1) [12] и обрабатывали соответствующим перфторароматическим соединением. После относительно короткого периода (4 ч) получали смесь соединений (контроль по ТСХ), из которой целевые продукты замещения атома фтора ‒ соответственно замещенные нитронил нитроксиды 1–4, выделяли с помощью колоночной хроматографии с последующей кристаллизацией (Схема 2).

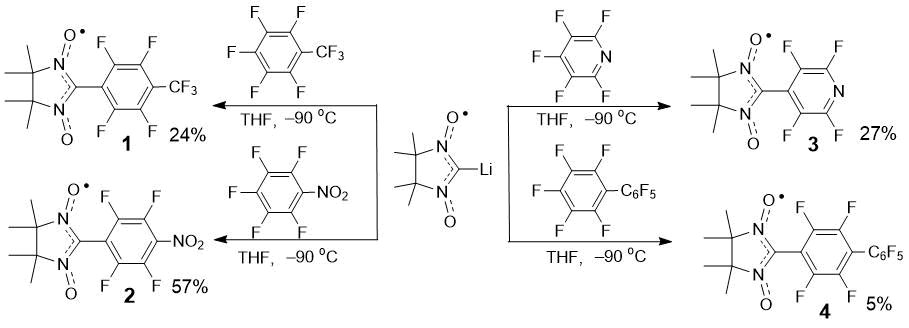

Схема 2. Синтез замещенных нитронил нитроксидов 1–4.

Строение всех нитронилнитроксилов определено методом монокристальной дифрактометрии (Рис. 1). Избранные геометрические параметры веществ 1–4 изображены в Таблице 1, из которой следует, что длина связей и углы между связями в этих нитронилнитроксилах находятся в пределах статистических значений [13]; длины связей C‒N и N‒O в парамагнитном фрагменте ‒ среднестатистические [7]. Двугранные углы между плоскостями нитронилнитроксила и ароматических фрагментов находятся в пределах 57–70°.

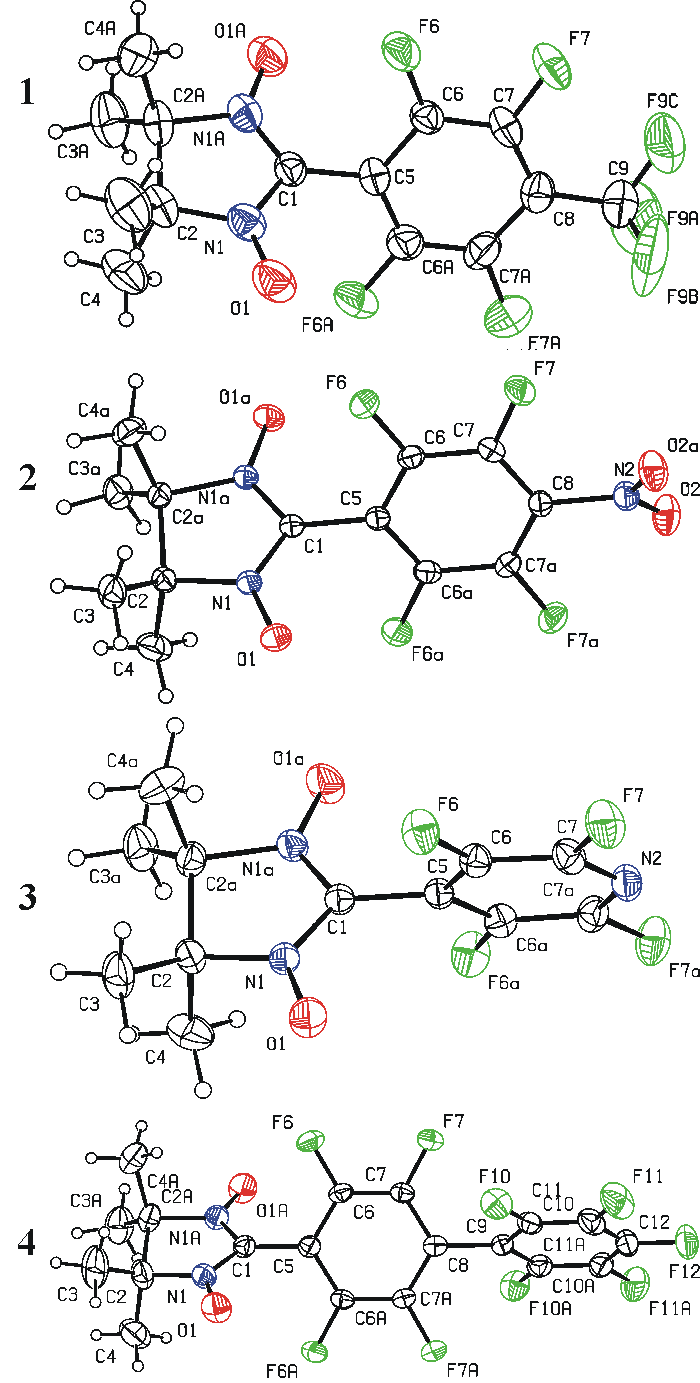

Рисунок 1. Молекулярное строение (ORTEP диаграмма с 30% эллиптической вероятностью) и нумерация атомов нитронилнитроксилов 1–4.

Таблица 1. Избранные геометрические параметры соединений 1–4.

*Молекулы расположены на оси второго порядка, таким образом длины связей одинаковы.
** Угол между плоскостями для фрагмента нитронилнитроксила и ароматического заместителя.

Спектры ЭПР для разбавленных, не содержащих кислорода растворов веществ 1–4 в хлороформе (10^–4 M) являются квинтетами триплетов, g = 2.0060(1) (Рисунок 2a-e). В случае вещества 4 зарегистрирован спектр ЭПР высокого разрешения, чтобы показать более сложное расщепление каждой линии квинтета. Мы приписали квинтетное и триплетное расщепление соответственно двум эквивалентным атомам азота и двум эквивалентным атомам фтора, ближайшим к нитронилнитроксильному фрагменту. Сложная картина, наблюдаемая для радикала 4, хорошо воспроизводится, если принимать во внимание 12 hfs констант сверхтонкого расщепления (hyperfine structure ‒ сверхтонкая структура) на протонах четырех метильных групп и двух пар hfs констант на удаленных атомах фтора. Точные значения hfs -констант, использованных для моделирования, приведены в Таблице 2. Следует отметить, что, несмотря на схожесть строения веществ 1–4, значения A_N и A_F немного разнятся, что отражает различия в их электронном строении и формах линий ЭПР-спектров.

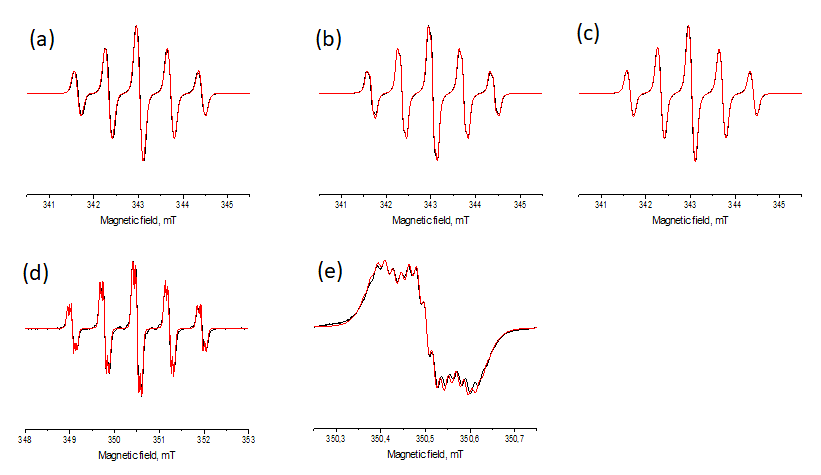

Рисунок 2. ЭПР-спектры разбавленных, не содержащих кислорода растворов в хлороформе для 1 (a), 2 (b), 3 (c), 4 (весь спектр, d), 4 (центральная компонента, e). Линии черного цвета – экспериментальные спектры; линии красного цвета – численное моделирование с параметрами, заданными в Таблице 2.

Таблица 2. Параметры, использованные для моделирования ЭПР спектров.

*Для моделирования ЭПР-спектра с высоким разрешением для вещества 4 (Рис. 2e) были использованы следующие величины hfs: 2A_N = 0.73 mT; 2A_F = 0.07 mT; 12A_H = 0.015 mT; 2A_F = 0.02; 2A_F = 0.015 mT.

Заключение

Была исследована возможность применения реакции литиевого производного 4,4,5,5- тетраметил-4,5-дигидро-1H-имидазол-3-оксид-1-оксила с перфторароматическими соединениями для получения полифторарил(гетарил)-замещенных нитронилнитроксилов. Установлено, что во всех случаях реакция протекает путем региоспецифического замещения атомов фтора в пара-положении относительно функциональной группы. Все синтезированные радикалы стабильны и были полностью описаны как в растворе, так и в твердом состоянии. Полученные результаты открывают путь к новым нитронилнитроксилам с фторированными электроноакцепторными заместителями; такие радикалы, в свою очередь, могут быть полезными для применения в областях молекулярного магнетизма и материаловедении.

Экспериментальная часть

1.Материалы и оборудование

4,4,5,5-Тетраметил-4,5-дигидроo-1H-имидазол-3-оксид-1-оксил (H–NN) [9b] синтезирован как описано ранее, использован свежеперегнанный над бензофенон-кетилом натрия ТГФ. Другие реагенты высокой чистоты коммерчески доступны и использовались сразу после поступления. Колоночная хроматография выполнялась на силикагеле (0.063–0.200 мм). Инфракрасные (ИК) спектры регистрировались на приборе Tensor 27 для образцов, таблетированных с KBr (0.25%). Оптические спектры регистрировались на спектрофотометре HP Agilent 8453 (10^–5–10^–4 M растворы в EtOH). Массы молекулярных ионов определялись масс-спектрометрией высокого разрешения (HRMS) на приборе DFS Thermo Scientific (EI, 70 eV).

ЭПР спектры получены в разбавленных, не содержащих кислорода растворах в хлороформе при 295 K и концентрации ~10^–4 M с помощью спекторметра Bruker X Band (9 ГГц) Elexys E 540. Для определения изотропных g-факторов (g_iso), были записаны ЭПР спектры в области X-band в стандартном режиме (CW) для смеси исследуемого радикала с базовым тритильным радикалом (Finland trityl). Затем, известное значение g_iso для Finland trityl было использовано для моделирования спектра, и целевое значение g_iso было исключено. Моделирование линий спектра ЭПР раствора осуществлялось с использованием программы Easy Spin которая доступна по ссылке: http://www.easypin.org.

2. Методы синтеза и описание

Общий метод получения нитронилнитроксидов. Раствор LiHMDS (1.0 M, 1.1 мл., 1.1 ммоль) в ТГФ добавляли при температуре 90 °C и активном перемешивании в раствор 4,4,5,5-тетраметил-4,5-дигидро-1H-имидазол-3-оксид-1-оксила (157 мг, 1.0 ммоль) в ТГФ (20 мл) в атмосфере аргона. Реакционную смесь перемешивали при температуре -90 °C в течение 30 мин. Далее раствор перфторарена (1.1 ммоль) в ТГФ (5 мл) добавляли при температуре –90 °C в атмосфере аргона, перемешивание продолжали, протекание реакции контролировали TСХ (Силуфол F₂₅₄, элюент – EtOAc). Через 4 ч изменения на TСХ прекращались, охлаждение убирали, реакционную массу оставляли при перемешивании для достижения комнатной температуры, затем приводили в контакт с атмосферой. Флэш-хроматография (SiO₂, колонка 3×4 см, элюент – EtOAc) с последующим удалением растворителя при пониженном давлении и комнатной температуре приводила к твердой смеси. Полученную твердую смесь разделяли колоночной хроматографией (SiO₂, колонка 3 × 20 см, элюент – CH₂Cl₂). Фракцию, содержащую целевой радикал, концентрировали при пониженном давлении до объема ~5 мл, затем добавляли n-гептан (5 мл) и выдерживали в течение ~60 ч при температуре 0–5 °C для медленной кристаллизации нитронилнитроксильного радикала.

2-(4-Трифторметил-2,3,5,6-тетрафторфенил)-4,4,5,5-тетраметил-4,5-дигидро-1H-имидазол-3-оксид-1-оксил (1). Выход 90 мг (24%); кристаллы фиолетового цвета; ИК (KBr) ṽ_max, см⁻¹: 409, 503, 536, 602, 677, 706, 719, 874, 970, 999, 1028, 1140, 1155, 1180, 1217, 1265, 1331, 1377, 1390, 1433, 1468, 1495, 1551, 1606, 1662, 2991, 3014, 3441; UV-vis (EtOH) _max/nm (lg ): 553 (2.66), 373 (3.77), 294 (4.04), 203 (4.01); HMRS: вычислено для C₁₄H₁₂F₇N₂O₂^• [M⁺] 373.0782; обнаружено 373.0783.

2-(4-Нитро-2,3,5,6-тетрафторфенил)-4,4,5,5-тетраметил-4,5-дигидро-1H-имидазол-3-оксид-1-оксил (2). Выход 200 мг (57%); кристаллы коричневого цвета; ИК (KBr) ṽ_max, см⁻¹: 417, 446, 476, 538, 608, 712, 768, 785, 804, 874, 972, 999, 1011, 1086, 1142, 1176, 1217, 1265, 1356, 1375, 1389, 1429, 1456, 1486, 1551, 1576, 1626, 2413, 2858, 2931, 2947, 3001, 3442; UV-vis (EtOH) _max/nm (lg ): 555 (2.70), 373 (3.5), 318 (4.13), 204 (4.08); HMRS: вычислено для C₁₃H₁₂F₄N₃O₄^• [M⁺] 350.0759; обнаружено 350.0758.

2-(2,3,5,6-Тетрафторпиридин-4-ил)-4,4,5,5-тетраметил-4,5-дигидро-1H-имидазол-3-оксид-1-оксил (3). Выход 83 мг (27%); кристаллы фиолетового цвета; ИК (KBr) ṽ_max, см⁻¹: 453, 538, 567, 646, 696, 715, 868, 958, 972, 993, 1018, 1136, 1169, 1252, 1271, 1375, 1427, 1450, 1475, 1487, 1547, 1655, 1849, 2993, 3437; UV-vis (EtOH) _max/nm (lg ): 551 (2.64), 371 (3.89), 288 (4.04), 202 (3.86); HMRS: вычислено для C₁₂H₁₂F₄N₃O₂^• [M⁺] 306.0860; обнаружено 306.0865.

2-(Перфторбифенил-4-ил)-4,4,5,5-тетраметил-4,5-дигидро-1H-имидазол-3-оксидe-1-оксил (4). Выход 24 мг (5%); кристаллы фиолетового цвета; ИК (KBr) ṽ_max, cm⁻¹: 540, 706, 733, 870, 964, 984, 997, 1043, 1134, 1173, 1223, 1267, 1377, 1429, 1487, 1508, 1527, 1595, 1659, 2943, 2995, 3442; UV-Vis (C₂H₅OH), λ_max/nm (lg ε): 549 (2.83), 370 (3.77), 281 (4.10), 237 (4.15), 202 (4.23); HMRS: вычислено для C₁₉H₁₂F₉N₂O₂^• [M⁺] 471,0750; обнаружено 471,0747.

3. Кристаллографический анализ

Рентгеноструктурные исследования кристаллов проводились на дифрактометре Bruker Kappa Apex II CCD с использованием φ, ω-сканов с шириной фреймов (0.5°) с MoKα излучением (λ = 0.71073 Å) и графитового монохроматора при 296 K. Все структуры были решены прямыми методами и уточнены методом наименьших квадратов с полной матрицей для всех F² в анизотропном приближении с использованием программы SHELX-97 [14]. Положения атомов H были рассчитаны по модели «наездника» (riding model). Поправки на поглощение проводились опытным путем с помощью компьютерной программы SADABS [15]. Для того чтобы исключить вклад в дифракцию неупорядоченного растворителя в кристаллах 4 и тем самым получить набор дифракционных интенсивностей, свободных от растворителя, была применена процедура PLATON/SQUEEZE [16].

Кристаллографические данные для всех веществ перечислены в Таблице 3. CCDC 1899824 (1), 1899825 (2), 1899826 (3), и 1899827 (4) содержит дополнительные кристаллографические данные для данной статьи. Указанная информация может быть получена путем свободного доступа из The Cambridge Crystallographic Data Centre по ссылке: www.ccdc.cam.ac.uk/data_request/cif.

Таблица 3. Кристаллографические данные, совокупность данных и уточненные показатели для нитронил нитроксидов 1–4.
